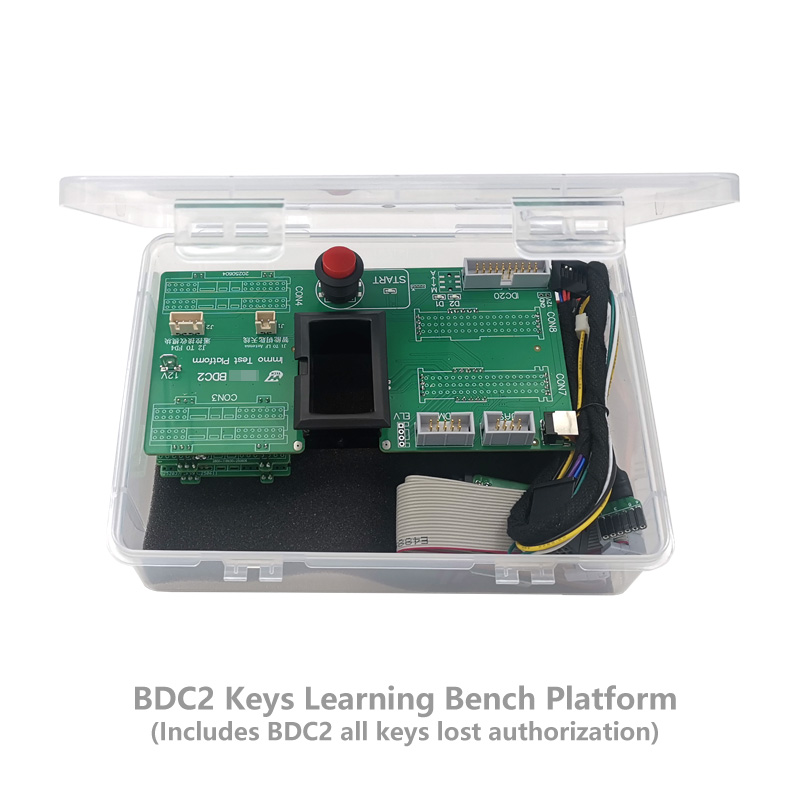

Plataforma de aprendizaje ACDP BDC2 Keys

Funciones del módulo:

1: Contiene la autorización de pérdida total de llaves B_W_M BDC2. Esta función es solo una solución de emergencia (se usa con el módulo 38).
2: Permite programar llaves BDC2 en banco de pruebas, sin necesidad de volver a instalar el módulo BDC2 en el vehículo.
3: Permite probar la función de emergencia de la llave para confirmar si la llave puede encender el contacto y asegurar que la llave se ha programado correctamente.
4: Admite la conexión de antenas inteligentes y receptor de control remoto para probar el control remoto y el acceso sin llave.
5: Admite la conexión del instrumento BDC2 y el módulo DME.

Diagrama de conexión general:

Interfaz de operación de la aplicación BDC2 con todas las llaves perdidas:

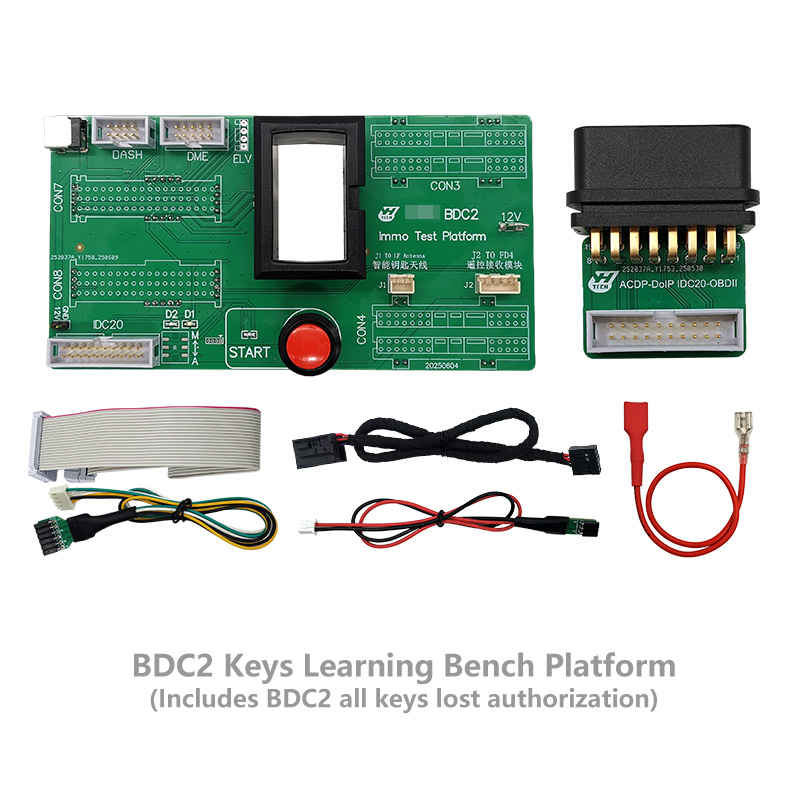

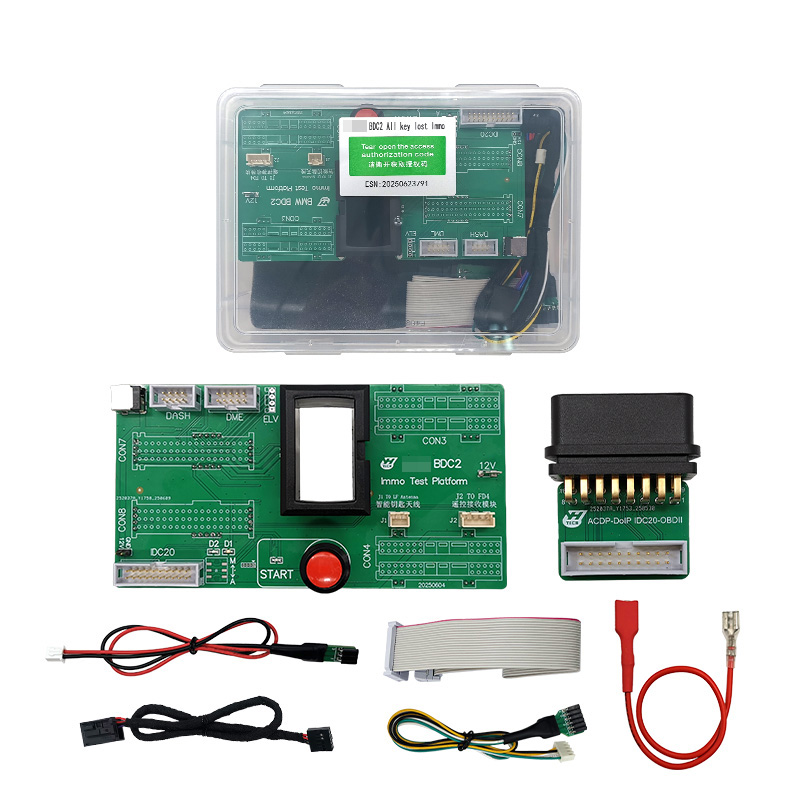

Lista de configuración:

Número de artículo	Adaptadores/Piezas	Fotos	Funciones de los adaptadores/piezas	Cantidad

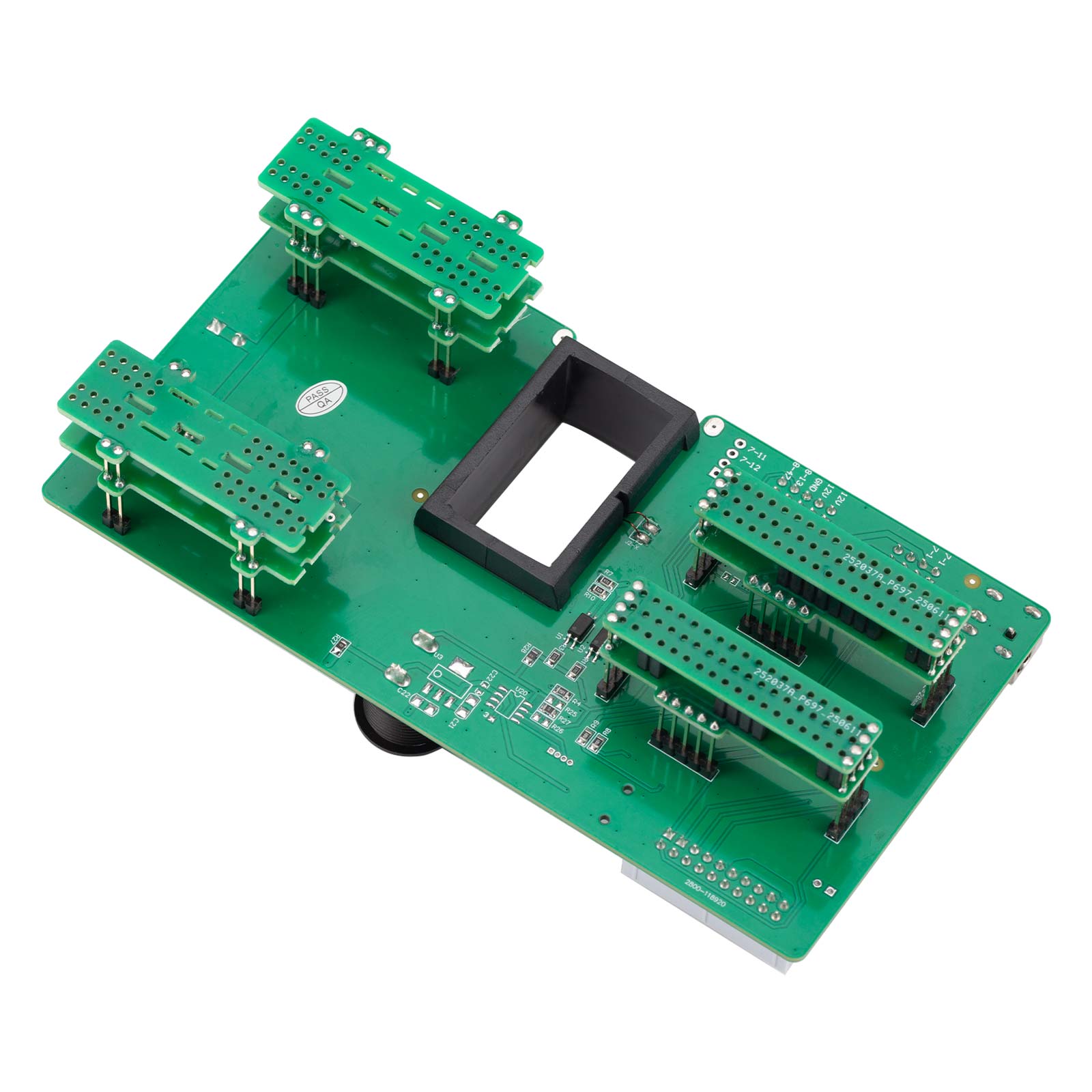

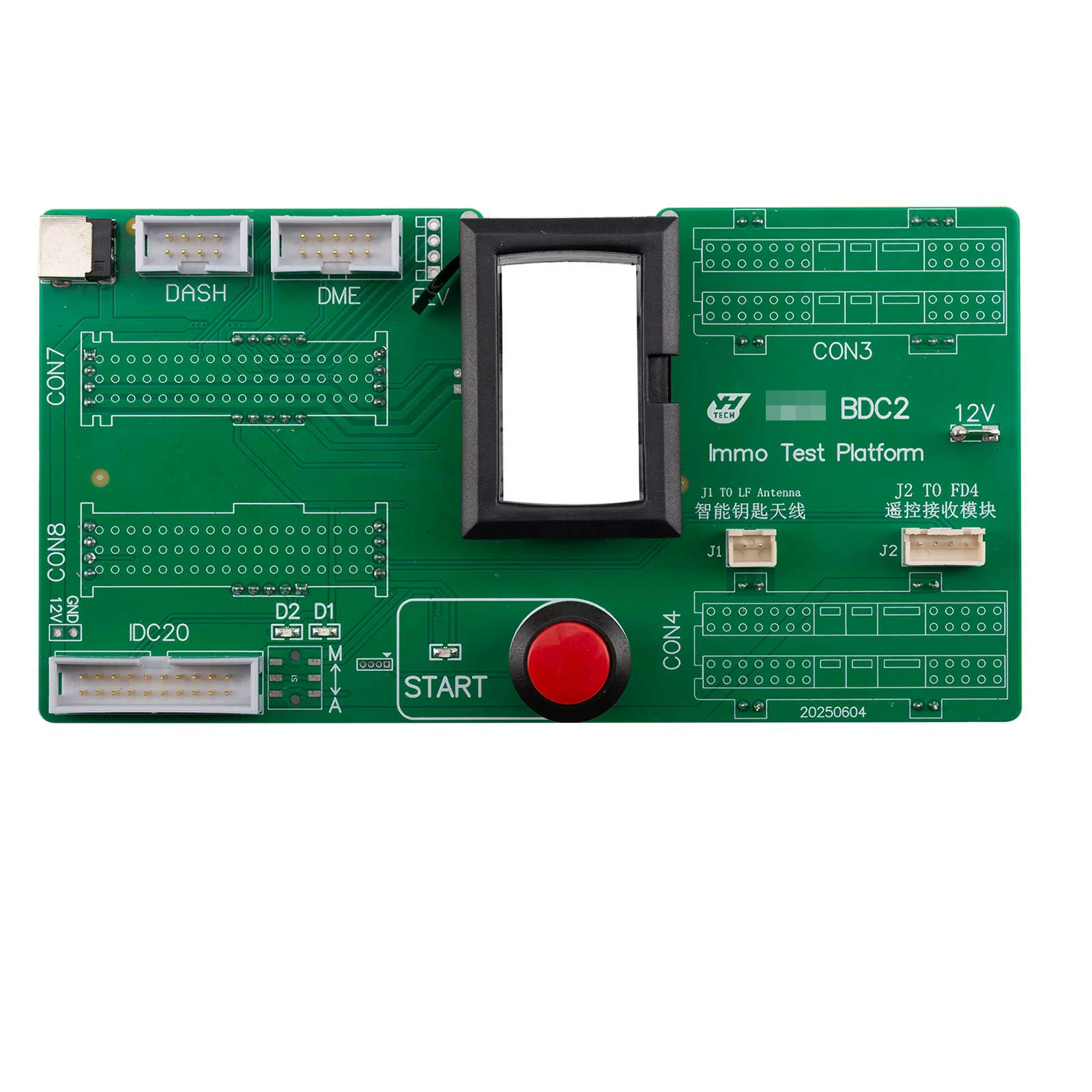

1	Placa de interfaz BDC2-ICP		Aplicable para conectar el módulo BDC2	1
2	Cable de 20 pines		Aplicable para conectar la placa de interfaz BDC2-ICP y la placa de conversión OBD.	1

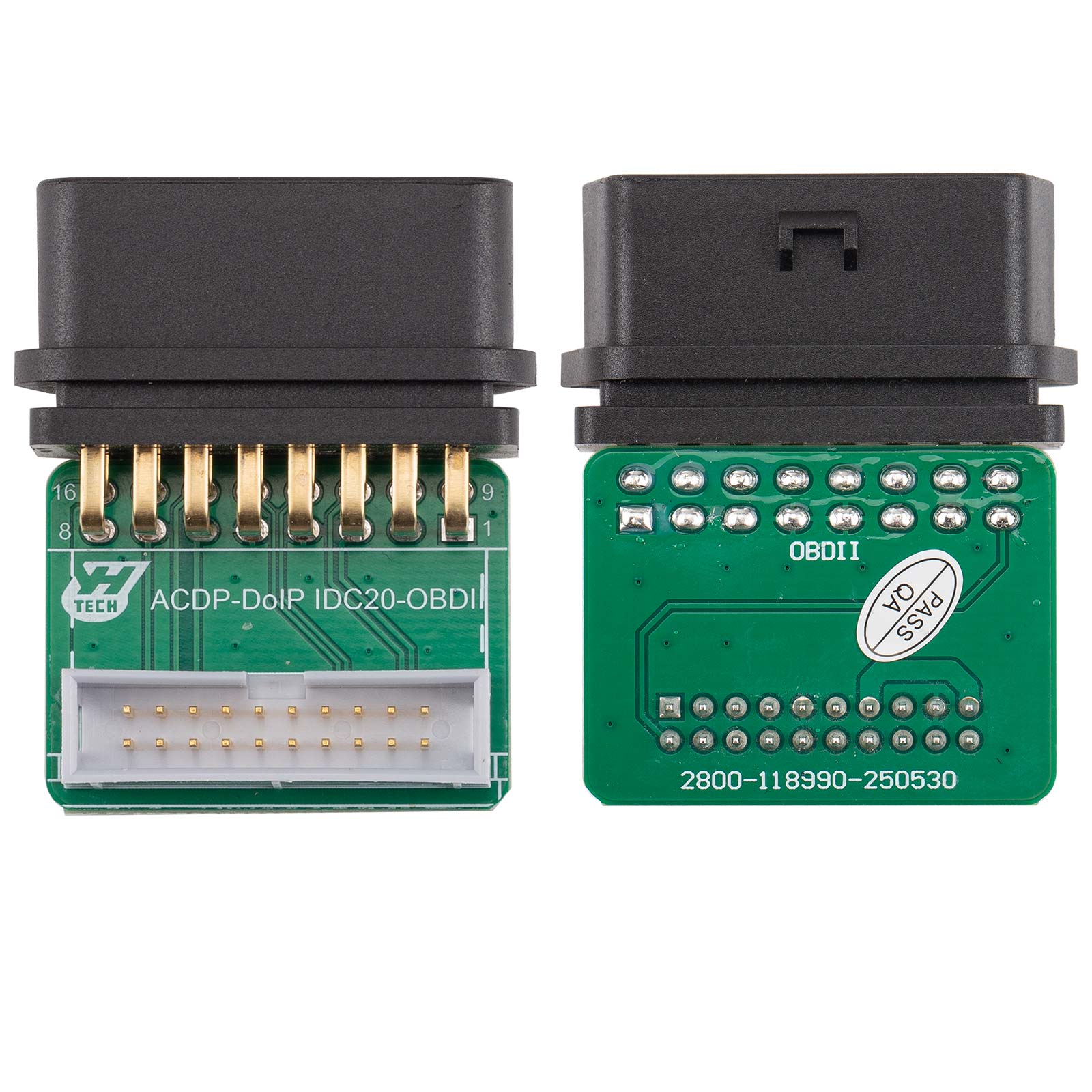

3	Placa de conversión OBD		Placa de conversión OBD aplicable para conectar cable de 20 pines y host ACDP	1
4	Cable de instrumentos BDC2		Aplicable para conectar el instrumento BDC2	1
5	Cable de antena LF Smart Key		Aplicable para conectar la antena LF Smart Key	1
6	Cable de la caja receptora del control remoto		Aplicable a la caja receptora de control remoto	1
7	Cable de alimentación		Aplicable para conectar la placa de interfaz BDC2-ICP y el conector de alimentación del módulo BDC2.	1
8	Antena LF Smart Key (pieza opcional)		Aplicable para probar la función sin llave de las teclas.	1
9	Caja receptora de control remoto (434 MHz) (pieza opcional)		Aplicable para probar la función del control remoto de las teclas.	1
