Módulo ACDP Module08 FRM (Nota: necesita licencia del módulo 1 (A500))

Función del módulo:

Reparación de FRM (chip 3M25J) sin codificación.
Lectura y escritura de datos EEPROM/FLASH del chip 0L15Y del módulo FRM de BMW (módulo FRM Footwell).
Lectura y escritura de datos EEPROM/D-FLASH/P-FLASH del chip 3M25J.

Característica del módulo:

1: La placa de interfaz reemplaza el cable de soldadura.
2: La conexión de pines cuenta con detección inteligente.
3: La lectura y escritura de datos es segura y confiable.

Diagrama de conexión general:

Interfaz de funcionamiento de la aplicación:

Lista de configuración:

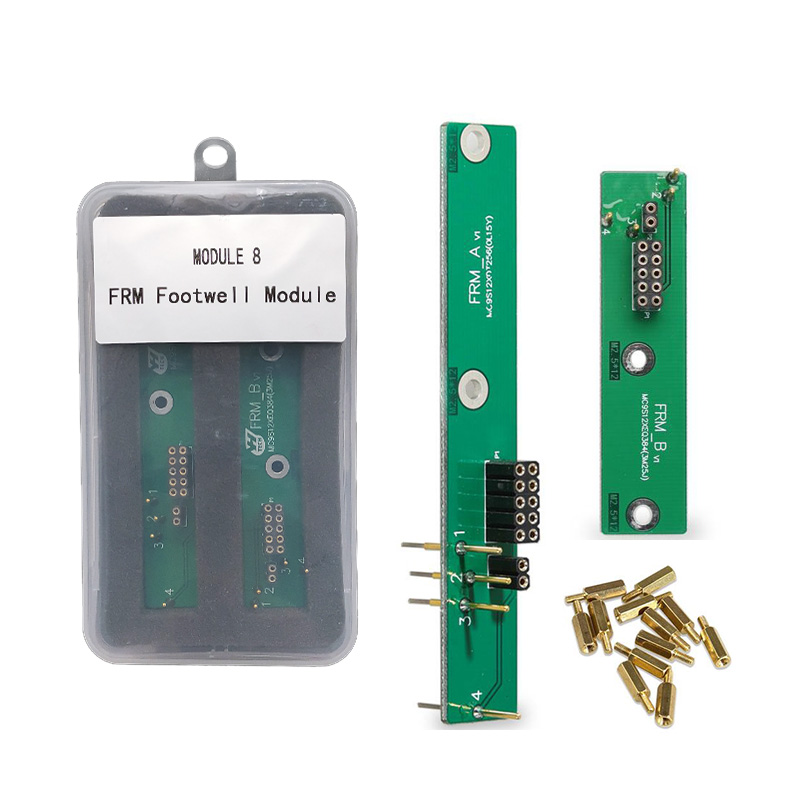

Lista de configuración de ACDP (Módulo 8 FRM) ▼

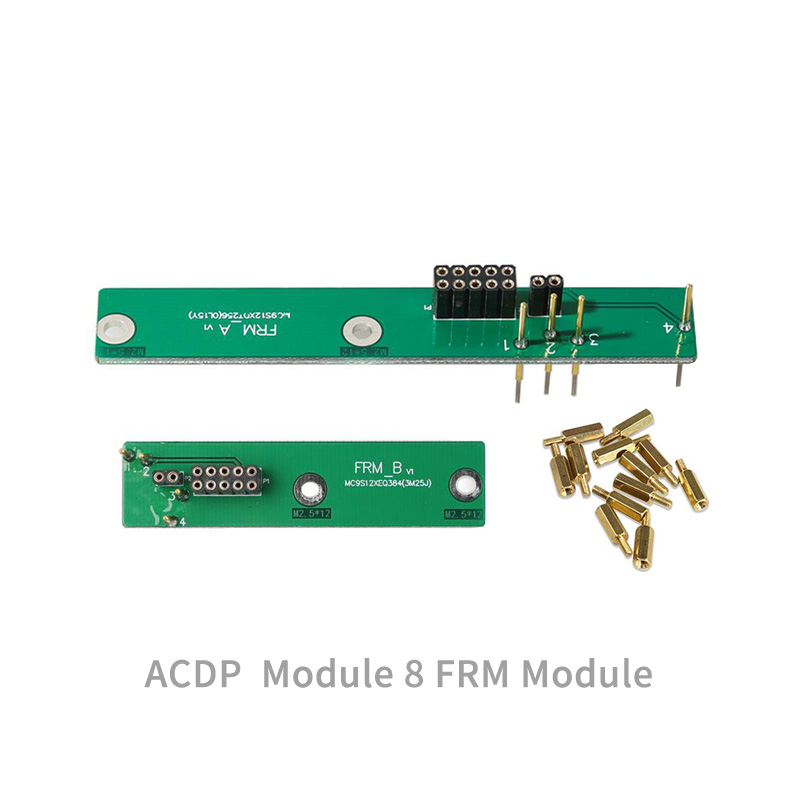

Número de artículo	Adaptadores/Piezas	Fotos	Funciones de los adaptadores/piezas	Cantidad

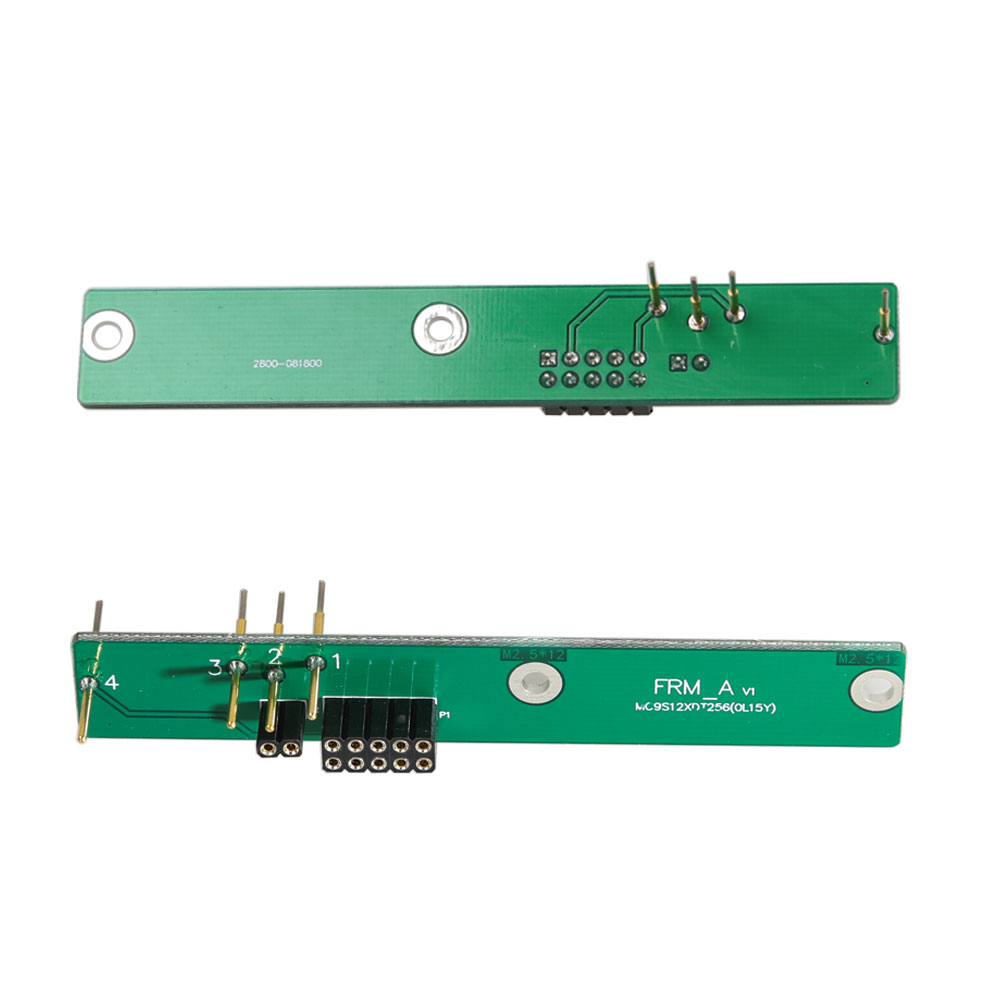

1	Placa de interfaz del chip 0L15Y		Aplicable para conectar el módulo BMW FRM (módulo FRM Footwell), punto de prueba de la placa de interfaz del chip 0L15Y.	1

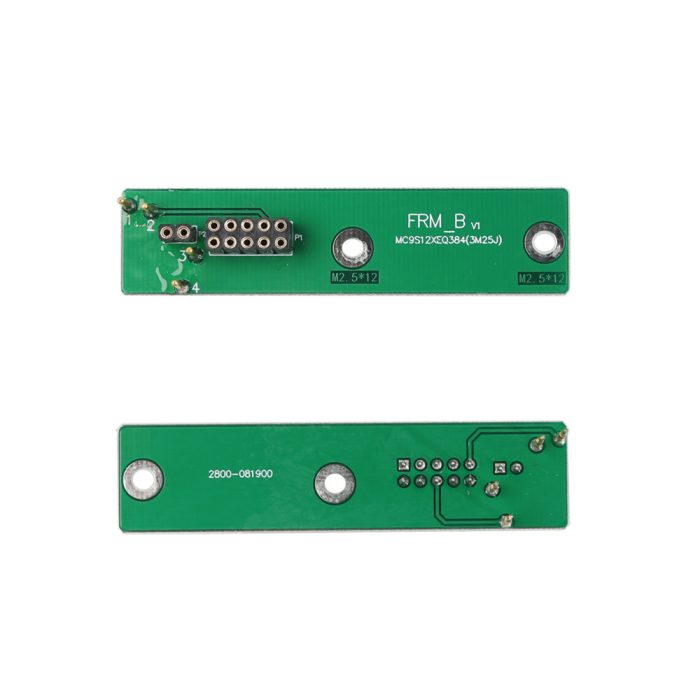

2	Placa de interfaz de chip 3M25J		Aplicable para conectar el módulo BMW FRM (módulo FRM Footwell), punto de prueba de la placa de interfaz del chip 3M25J.	1
3	Paquete de pilar de cobre (perno hexagonal de cabeza simple M2.5*12+6mm)		Aplicable para reparar el módulo BMW FRM (módulo FRM Footwell), placas de interfaz de chip 0L15Y y 3M25J.	12
